圆形筛

圆形筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。对于本系列振动筛筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。该系列振动筛为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。

圆形筛（圆振筛）型号说明：

2 Y K □□

┬ ┬ ┬ ┬ ┬

│ │ │ │ │

│ │ │ │ └──────────　筛面长度dm

│ │ │ │

│ │ │ └───────────-　筛面宽度dm

│ │ │

│ │ └─────────────　块偏心振动器

│ │　

│ └──────────────-　圆振动

│

└────────────────　筛面层数（单层不写）

圆形筛（圆振筛）主要用途：

圆形筛是我厂根据用户需要，吸取国内处优良技术研制开发的产品，该系列圆振筛的筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

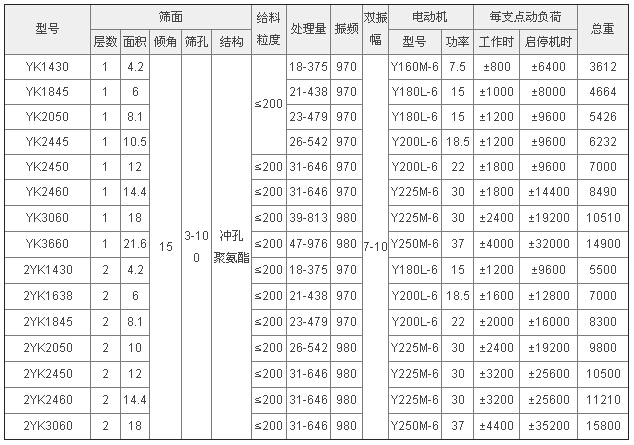

圆形筛（圆振筛）技术参数： 　

圆形筛（圆振筛）使用与维护：

        振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待筛面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或有异常声响，应及时停机检查，找出原因，排除故障。振动器轴承采用2号锂基脂润滑，正常情况下，每两个月加注一次润滑脂，加注量不宜过多，否则会引起轴承过热。振动器使用6个月后，检查油脂情况，如发现变干或有硬块时，应清洗更换新油脂，轴承应每年清洗检查一次。

圆形筛（圆振筛）安装与调试：

圆形筛安装时应按设备图纸的要求预埋钢板，要求预埋钢板的上平面位于同一水平面上，安装所需的预埋钢板、底脚螺栓等均由安装部门自备。每台筛机的支承弹簧在安装前应进行选配，确保各个弹簧的高度和刚度基本一致。

振动筛出厂后，如超过6个月才安装，则安装前必须将振动器内的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。该系列振动筛经重新安装后，用手转动偏心轴不得有阻力过大或卡死等现象，否则应及时查清原因加以调整。

振动筛各部件安装完，检查合格后，可进行试运转，试运转前应详细检查各处的螺栓是否紧固，筛机周围是否有妨碍筛框振动的障碍物。

试运转4－6小时，观察筛机运行情况，若发现异常声响或失振现象，应及时停机检查原因，排除故障。试运转时应检查以下项目：

1、振动器轴承的温度，要求较高温度不超过75℃，温升不超过45℃。

2、各处紧固螺栓的紧固情况，发现松动应及时按时拧紧。

振动筛试运转合格后可投入生产。筛机投入生产后的头两周内，应每周将各处的紧固螺栓重新紧固一遍，以后一个月紧固一次。
