无轴螺旋输送机结构组成有哪些？

2022-08-01 20:30:49

次

无轴螺旋输送机采用无轴设计，物料输送更加顺畅，有效防止堵塞和缠绕物的影响，非常适合粘性、含水量高、带状等易于缠绕的物料。

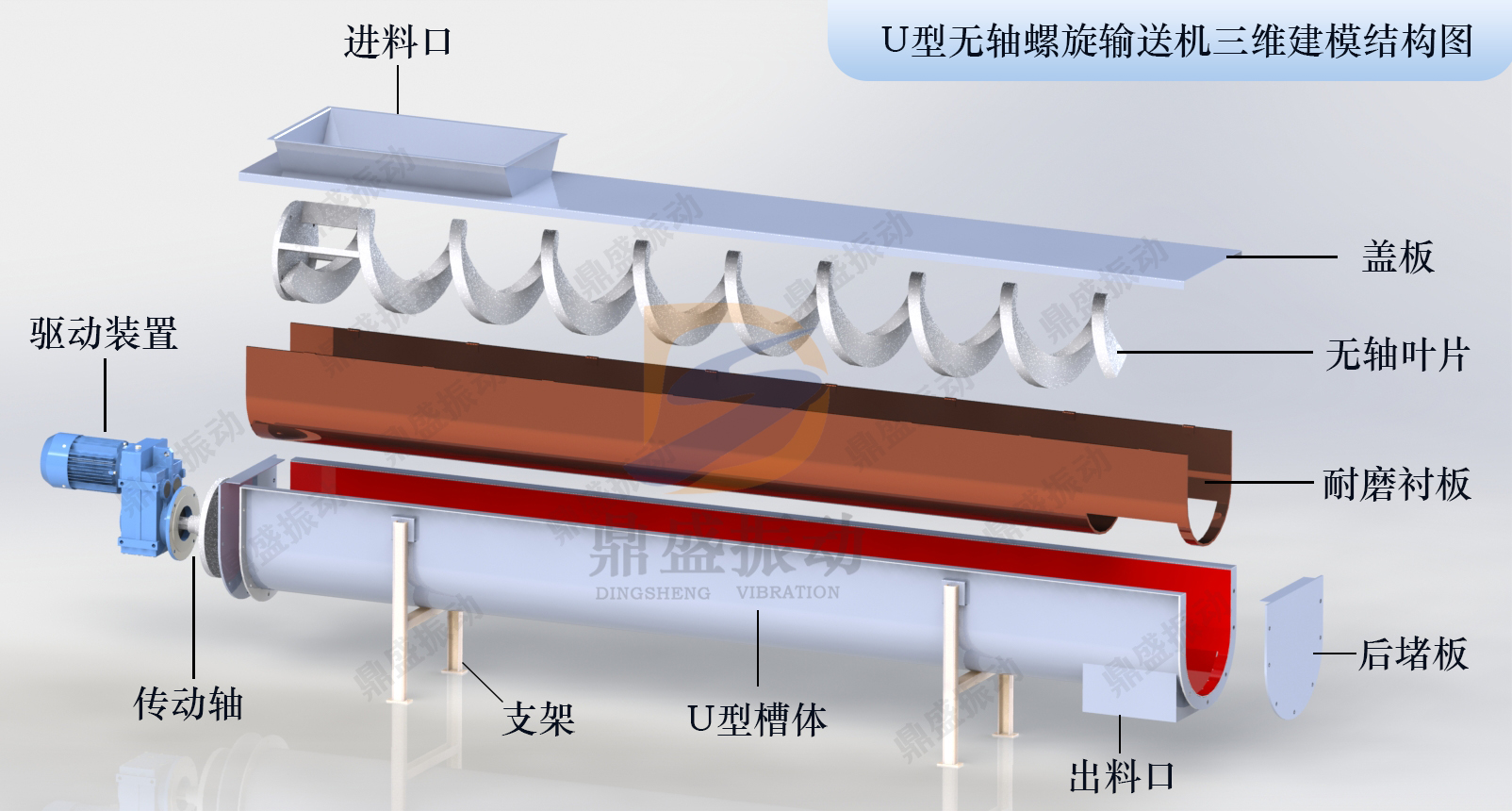

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。


驱动装置:采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

头部装配有推力轴承，可承受输送物料时产生的轴向力。

机壳:机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢。

无轴螺旋体:材质为不锈钢或碳钢。

槽体衬板:材质为耐磨的塑料板或橡胶板或铸石板等。

进、出料口:有方形和圆形两种，一般进、出料口形式由用户决定。
